ARM Cortex-M3 Processor Datasheet - 특징 정리

개요

원본파일은 여기를 눌러서 받을 수 있다. 데이터시트는 제품의 성능, 기능, 사양, 사용 방법 등을 요약하여 설명한 기술 문서이다.



ARM Cortex-M3 프로세서는 높은 성능과 저비용을 목표로 설계된 프로세서이다. MCU, 자동차 바디 시스템, 산업 제어 시스템, 무선 네트워크 및 센서 등 다양한 장치에서 사용할 수 있도록 설계되었다.





주요 특징

아키텍처	Armv7-M 아키텍처 기반
버스 인터페이스	- 3개의 AMBA AHB-Lite 인터페이스 (Harvard 버스 아키텍처) - CoreSight 디버그 컴포넌트 위한 AMBA ATB 인터페이스
ISA 지원	Thumb/Thumb-2 서브셋 지원
파이프라인	3단계의 파이프라인 구조
메모리 보호	8개의 영역, 서브 영역, 백그라운드 영역 포함하는 선택적 메모리 보호 유닛 (MPU)
비트 조작	통합된 비트 필드 처리 명령 & 버스 레벨 비트 밴딩
인터럽트	비마스크 인터럽트(NMI)와 최대  240개의 물리적 인터럽트 지원
인터럽트 우선순위 레벨	8에서 256까지의 우선순위 레벨
웨이크업 인터럽트 컨트롤러	선택적 기능
명령어 확장	2-12 사이클에서의 Hardware Divide 명령어 (SDIV, UDIV) 32x32 단일 사이클에서의 Multiply 포화 조정 지원
슬립 모드	통합된 WFI 및 WFE 명령어, 슬립 온 엑싯 가능 슬립 및 딥슬립 신호 Arm 전력 관리 키트를 포함한 선택적 유지 모드
디버그	선택적 JTAG 및 시리얼 와이드 디버그 포트 최대 8개의 브레이크 포인트와 4개의 와치 포인트 지원
트레이스	선택적 명령어 트레이스(ETM), 데이터 트레이스(DWT), 계측 트레이스(ITM) 지원



NVIC(Nested Vectored Interrupt Controleer)로, 프로세서 코어와 밀접하게 통합돼 낮은 지연 시간의 인터럽트 처리가 가능하다.



선택적으로 브레이크 포인트와 코드 배치를 구현할 수 있고, 와치 포인트, 트레이싱, 시스템 프로파일링 등 또한 구현 가능하며 printf 스타일의 디버깅을 지원한다.



외부 인터페이스로는, 메모리 및 장치 버스 인터페이스, ETM 인터페이스, Trace 포트 인터페이스, Debug 포트 인터페이스가 있다.

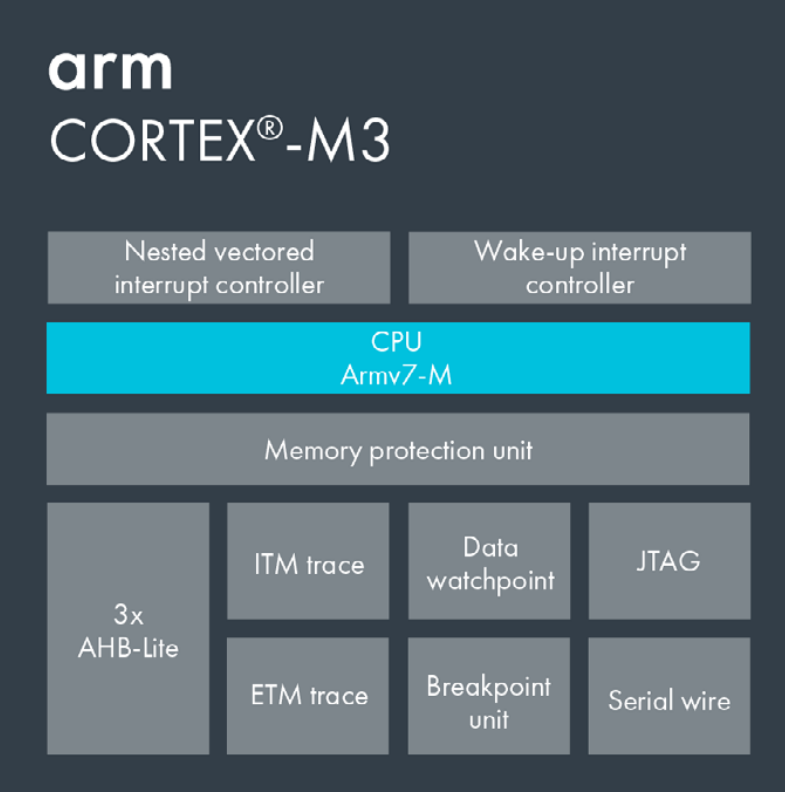

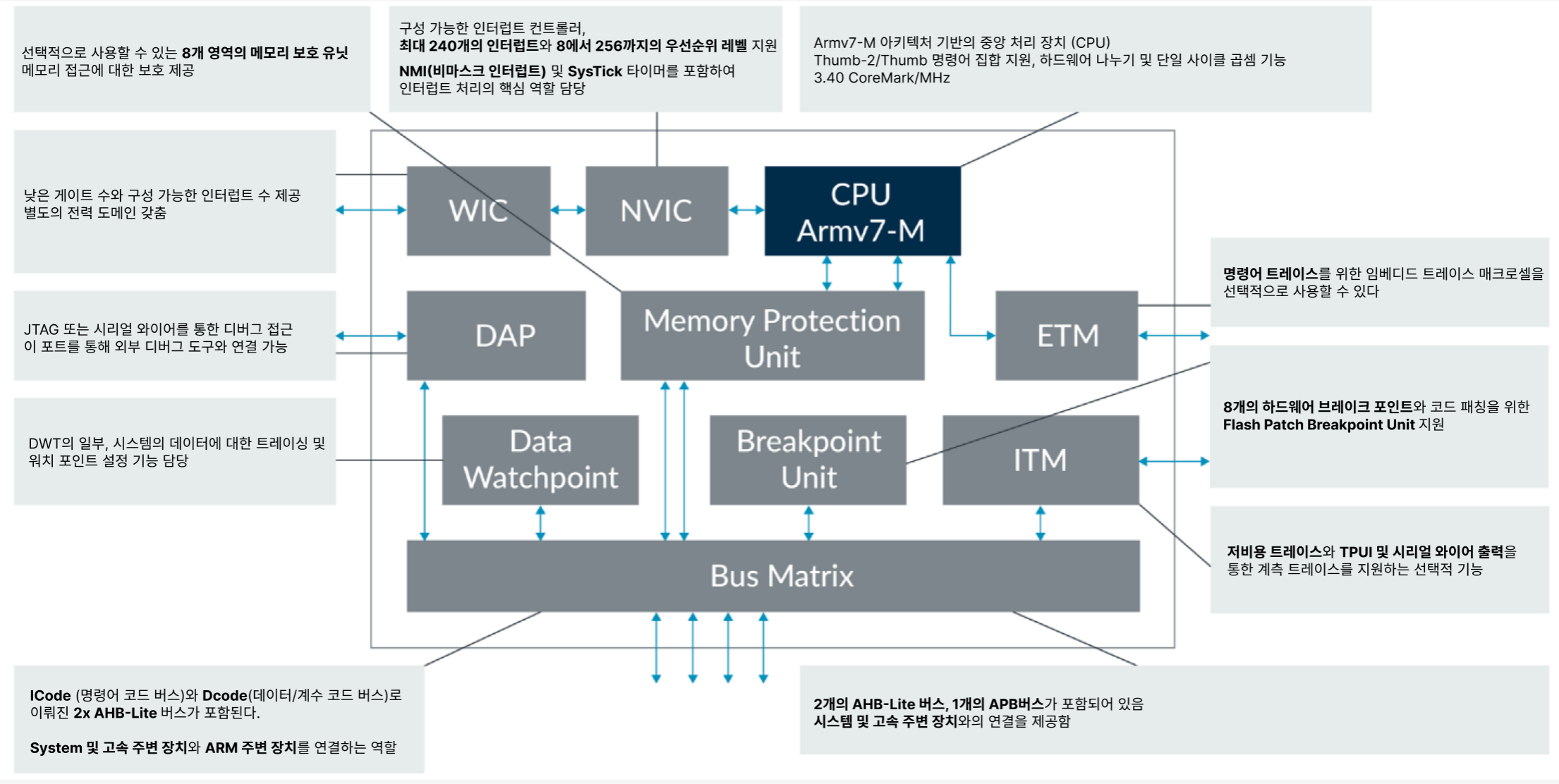

Block Diagram
