컴퓨터구조[4] : shift 연산과 조건문, 반복문

MIPS에서 shift 연산은 sll, srl 연산으로 할 수 있다.

sll(shift left logical)은 왼쪽 쉬프트 연산, srl(shift right logical)은 오른쪽 쉬프트 연산을 수행한다.

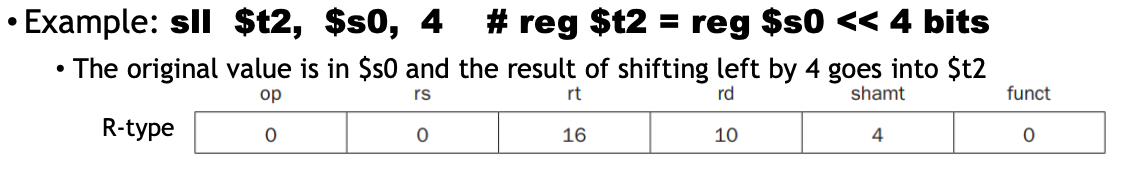

rs에 0이 들어가고 첫 번째 인자는 rt, 두 번째 인자는 rd에 들어간다.



LEFT SHIFT	$t0 = $s0 << 1	sll $t0, $s0, 1
RIGHT SHIFT	$t0 = $s0 >> 1	srl $t0, $s0, 1
AND	$t0 = $t1 & $t2	and $t0, $t1, $t2
AND immediate	$t0 = $t1 & 8	andi $t0, $t1, 8
OR	$t0 = $t1 | $t2	or $t0, $t1, $t2
OR immediate	$t0 = $t1 | 8	ori $t0, $t1, 8
NOR	$t0 = ~($t1 | $t2)	nor $t0, $t1, $t2
Branch if equal	if($t0 == $t1) goto BRANCH	beq $t0, $t1, BRANCH
Branch if not equal	if($t0 != $t1) goto BRANCH	bne $t0, $t1, BRANCH
Set less than	$t0 = 1 if $t1 < $t2	slt $t0, $t1, $t2
Set less than (immediate)	$t0 = 1 if $t1 < 8	slti $t0, $t1, 8
jump	goto BRANCH	j BRANCH

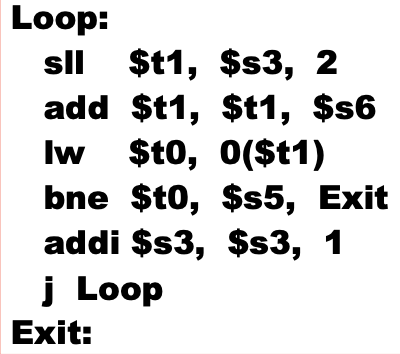

아래는 while문의 예제이다.



while (save[i] == k) i += 1;

i는 $s3, &save[0]은 $s6, k는 $s5에 저장돼있다 가정한다.

2~4번 라인은 save[i]를 구하는 과정이다.

먼저 $s3 (i) 를 좌측 쉬프트 2번해서 i*4를 해주고 배열의 주소값에 더해줘서 $t0(save[i])를 구한다.

5번 라인에서는 만약 구한 $t0(save[i])와 $s5(k)를 비교해서 다르다면 Exit로 점프를 해준다.

점프를 하지 않았다면 $s3(i)에 1을 더해주고 다시 1번 라인인 Loop 브랜치로 점프한다.





다음은 for문의 예제이다.



for(i=0; i<4; i++){//do something}

Loop를 시작하기 전에 $t0에 i=0으로 초기화해준다.

for문 안에 있는 블럭이 종료되면, i에 1을 더하고, $t1에 i<4 라면 1, 아니라면 0을 저장하도록 한다.

그리고 $t1과 0을 비교해서 다르다면 Loop로 점프한다.



switch문 구현법

1. if-else if-else문으로 구현

2. 각 case에 대한 레이블과 레이블이 실행될 때 수행될 코드블록의 주소를 매핑한 점프 테이블을 작성하고 조건값에 따라 해당되는 레이블의 주소를 찾아 실행시킴
